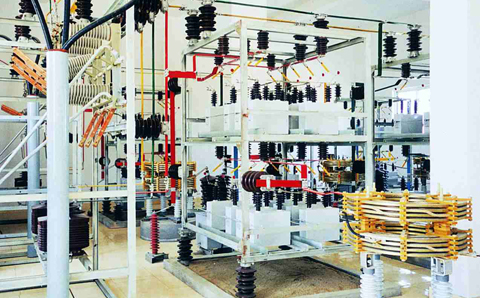

無功補償是指提高電網功率因數，減少電力變壓器和輸電線路的損失，提高電力效率，改善供電環境。因此，無功補償裝置在供電系統中起著不可或缺的作用。合理選擇補償裝置可以最大限度地減少電網損失，提高電網質量。相反，選擇或使用不當可能導致供電系統、電壓波動、諧波增加等因素。無功補償裝置可分為串行補償裝置和并行補償裝置或主動和被動補償裝置。主動補償裝置使用反饋系統調節電壓或其他變量。
無功補償裝置故障分類：
一、過電壓
過電壓對電力電容器的危害很大。電力電容器的壽命與過電壓的時間、過電壓的大小、過電壓的次數密切相關。特別是長時間過電壓加熱電力電容器，加速絕緣老化。因此，如果電網電壓超過電力電容器額定電壓的1.1倍，必須完成工作。
二、過流
當電容電流超過額定電流1.3倍或3相不平衡電流超過5%時，應停止工作。如果電流過大，可能會發生電容器燃燒事故。
三、漏油
電力電容器是一種密封設備。如果密封不嚴格，空氣、水分和雜質可以進入電力電容器。電容漏油時，應減少負荷或環境溫度，但不能長時間工作。如發現電力電容漏油嚴重，應盡快停用。
四、鼓肚變形
當電容器燃料罐內部發生故障時，絕緣油會被電弧高溫分解，產生大量氣體，使燃料罐船變形。在這種情況下，必須立即完成工作，更換備件。
五、電容斷路器自動跳閘
斷路器跳閘后不能發送。此時，檢查保護動作和一次電路(例如，檢查電容器是否爆炸。北倍。噴射)。檢查斷路器、電流變壓器、電壓變壓器、電源線等。，判斷故障特性。如無上述情況，由于外部故障，公交車電壓波動導致斷路器跳閘，15分鐘后可調試。不能在查明原因之前試送。
排除無功補償裝置故障。
完整的無功補償裝置保護功能，繼電保護動作后同時發送音頻信號的故障排除如下。
一、過流信號動作，靜電檢查噴霧保險絲是否斷開，電容器.反應器是否有滲油.北漂.燒彈等現象，測量好壞，進行必要的交換，確認準確再輸。
二、0階信號動作，這是三相電壓不平衡所致，檢查斷流或某相保險絲是否融合，進行必要的交換，恢復后發電。
三、過壓信號動作，確認系統電壓高，控制器拒絕工作，系統電壓恢復正常后再發電。
四、當系統電壓低或異常時，補償柜不進入，低壓信號從總降壓變軌。
